一、軸向定位方法
軸肩/軸環定位
設計要點：定位高度h=(0.07~0.1)d，軸環寬度b≥1.4h
需注意過渡圓角半徑要小于齒輪轂孔倒角
鎖緊螺母固定
適用于需要調整位置的場合，細牙螺紋防松效果
典型應用：變速箱滑移齒輪，配合止動墊圈使用
彈性擋圈定位
在軸上加工環形槽，安裝便捷但承力較小
適合輕載場合，如小型減速器齒輪
二、周向定位方案

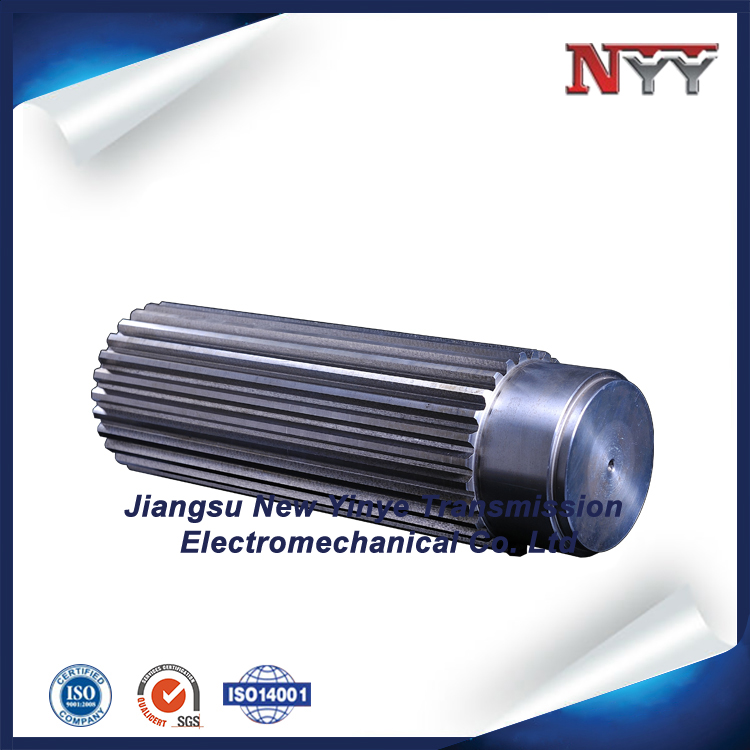

漸開線花鍵配合
通過齒面定心，自動對中性好（精度順序：齒面＞大徑＞小徑）
推薦配合：H7/h6（固定連接）或H7/g（滑動連接）
矩形花鍵應用
大徑定心方式更易加工，適合批量生產
典型參數：模數2-10mm，壓力角30°/45°
三、工況解決方案
重載傳動
采用過盈配合+平鍵雙重固定（過盈量0.02-0.05mm）
液壓裝配時控制壓力不過材料屈服
高速旋轉
須進行動平衡校驗（殘余不平衡量＜1g·mm/kg）
建議采用錐度套筒定位，徑向間隙
頻繁拆裝
使用雙螺母防松結構，下層為薄螺母
配合表面噴涂二硫化鉬潤滑劑
四、裝配注意事項
熱變形控制
熱處理后花鍵軸需磨削加工（變形量約0.1-0.3mm）
裝配間隙=理論值+(0.02×模數)mm
檢測標準
徑向跳動≤0.03mm（測量3個均布齒）
齒側間隙0.05-0.15mm（用鉛絲壓痕法檢測）
對于工程機械的關鍵傳動部位，推薦采用"花鍵+液壓鎖緊套"的組合定位方式，既保證傳動精度又便于維護。
